Acopladores Dobles para Andamios (Acopladores en Ángulo Recto): Normas de Ingeniería y Guía B2B

Los nodos principales de las redes ortogonales de andamios

La construcción de una plataforma de andamiaje industrial multinivel segura o de un andamio perimetral para edificios de gran altura depende completamente de la precisión y resistencia de sus conexiones ortogonales. Cuando los tubos de acero estándar de 48,3 mm de diámetro exterior (OD) se cruzan en un ángulo estricto de 90 grados para formar los pies derechos y los travesaños principales, los ingenieros de obra utilizan el acoplador doble para andamios (comúnmente conocido como acoplador en ángulo recto) para bloquear la estructura en una matriz estructural rígida.

A diferencia de los nodos diagonales o pivotantes que utilizan un acoplador giratorio para andamios, las conexiones en ángulo recto soportan las cargas verticales primarias de gravedad de la plataforma de trabajo, el tráfico de trabajadores y los materiales de construcción pesados. Si un acoplador doble se desliza o falla bajo tensión de compresión, el pie derecho vertical pierde su soporte lateral, iniciando un colapso estructural progresivo a lo largo de la cuadrícula del andamio. Por consiguiente, la selección de herrajes en ángulo recto forjados en matriz y certificados para trabajo pesado es un requisito de seguridad obligatorio para los contratistas de primer nivel.

Respuesta Directa: ¿Qué es un acoplador doble para andamios?

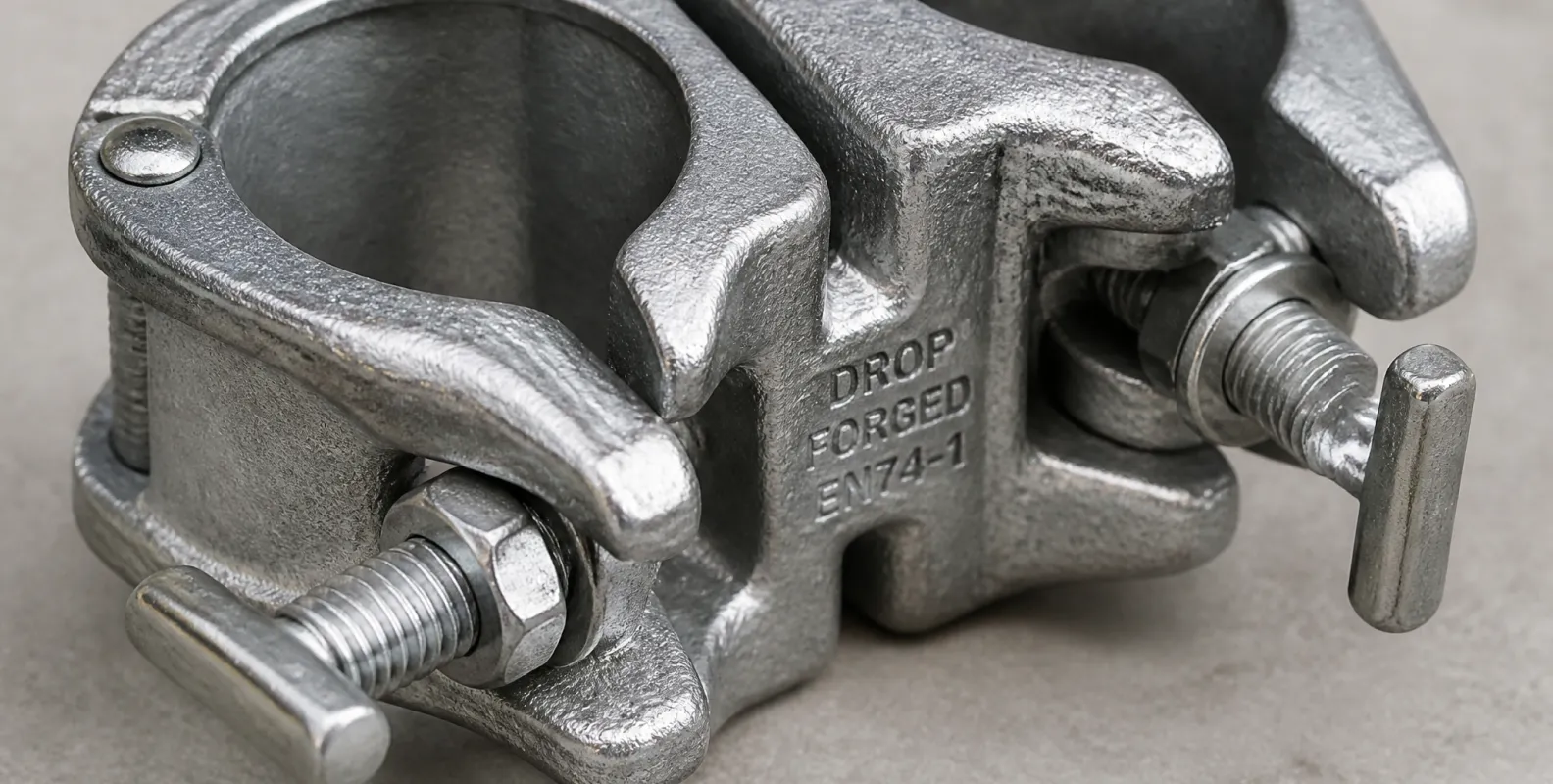

Un acoplador doble para andamios es una abrazadera de acero forjado en matriz de alta resistencia diseñada para unir dos tubos de andamio de 48,3 mm de OD que se cruzan en un ángulo fijo de 90 grados. Presenta un diseño de cuerpo sólido integrado donde los dos canales semicirculares son perpendiculares entre sí. El herraje asegura los tubos mediante una alta fricción de sujeción aplicada por pernos en T de alta resistencia Grado 8.8 y tuercas con valona, garantizando que los pies derechos y travesaños principales de carga no puedan deslizarse ni girar bajo cargas de trabajo verticales y horizontales máximas.

Forjado en matriz frente a chapa estampada: Integridad estructural bajo carga

El proceso de fabricación determina cómo gestiona las tensiones extremas un acoplador de andamio. Dado que los acopladores dobles forman las vías de carga primarias en el apuntalamiento estructural y en las redes de andamios en voladizo, la calidad del material no es negociable.

Los proveedores económicos a menudo comercializan acopladores en ángulo recto de chapa estampada formados mediante el troquelado de láminas de metal. Aunque son aceptables para fachadas decorativas muy ligeras o acceso para pintura interior, los herrajes de chapa estampada carecen de la masa estructural y rigidez requeridas para la construcción comercial pesada. Bajo cargas verticales pesadas o vibraciones eólicas dinámicas repetitivas, las tapas de chapa estampada pueden estirarse, permitiendo que los tubos se deslicen.

El andamiaje de calidad profesional se basa exclusivamente en acopladores dobles de acero al carbono forjados en matriz. El proceso de forjado en matriz comprime palanquillas de acero calentadas dentro de matrices de precisión, produciendo una estructura de grano interno densa y libre de poros que sigue las curvas geométricas exactas de la abrazadera. Los acopladores forjados en matriz proporcionan una resistencia a la tracción excepcional, una alta resistencia al impacto y un rendimiento predecible en condiciones de alta tensión, cumpliendo plenamente con los mandatos internacionales de seguridad.

Capacidades de carga y normas de rendimiento EN 74-1 Clase A/B

Para garantizar una seguridad uniforme en los proyectos de construcción globales, los acopladores dobles profesionales se fabrican y prueban en estricta conformidad con la norma europea EN 74-1 (o códigos internacionales equivalentes como el BS 1139).

Bajo las directrices de la norma EN 74-1, los acopladores dobles se clasifican en Clase A y Clase B en función de su resistencia mecánica al deslizamiento y sus capacidades de carga. La siguiente tabla describe los umbrales de ingeniería básicos para los acopladores en ángulo recto forjados de alta resistencia:

Nota: Los valores de carga de trabajo segura asumen tubos de andamio limpios y secos instalados con el par de apriete correcto. Los lubricantes, la pintura fresca o el óxido pesado en el exterior del tubo disminuyen la fricción superficial y reducen la resistencia al deslizamiento.

Agarre por fricción frente a mecánica de soporte de carga

Una idea errónea común entre los trabajadores de la obra es que los acopladores dobles soportan cargas verticales mediante un bloqueo mecánico por pasador y orificio. En realidad, los sistemas estándar de tubo y acoplador dependen completamente de la alta fricción de sujeción. El peso de la estructura del andamio y los materiales almacenados presionan hacia abajo, y el agarre por fricción generado por el acoplador apretado evita que el travesaño se deslice hacia abajo por el pie derecho vertical.

Para maximizar esta fricción, los canales de asentamiento interiores de los acopladores dobles forjados cuentan con dientes de agarre profundos y estriados. Cuando se aprieta el perno en T Grado 8.8, estos dientes muerden ligeramente la superficie galvanizada del tubo de 48,3 mm. Este enclavamiento mecánico evita microdeslizamientos sin comprometer el grosor de la pared estructural del tubo de acero.

Especificaciones de par de apriete de instalación y control de herramientas

Dado que la resistencia por fricción dicta la capacidad de carga, es fundamental aplicar el par de apriete correcto durante el montaje. Los acopladores dobles conformes con la EN 74 requieren un par de apriete de instalación estricto de 50 Nm (Newton-metros).

Los contratistas deben exigir un estricto control de herramientas en la obra. Los trabajadores cometen con frecuencia el peligroso error de utilizar llaves de impacto neumáticas no calibradas para apretar las tuercas de los acopladores. Las llaves de impacto de alta velocidad pueden superar fácilmente los 100 Nm en segundos, estirando las roscas del perno en T más allá de su límite elástico e induciendo microgrietas en la tapa forjada. Por el contrario, los acopladores apretados insuficientemente permiten el deslizamiento de la unión bajo cargas dinámicas. Las auditorías rutinarias en obra mediante llaves dinamométricas calibradas son esenciales para mantener el cumplimiento estructural.

Integración con acero estructural y conexiones de vigas

En plantas industriales complejas, reformas de puentes y edificios comerciales altos, las redes de andamios frecuentemente se originan o se fijan directamente a esqueletos permanentes de acero estructural. Al conectar tubos de andamio ortogonales a las bridas planas o inclinadas de vigas estructurales en lugar de a otros tubos, los trabajadores no pueden utilizar acopladores estándar en ángulo recto. En su lugar, deben anclar los pies derechos principales utilizando herrajes especializados como una abrazadera para viga de andamio, garantizando una transición segura del acero estructural al andamiaje tubular.

Tratamientos superficiales: Electrozincado frente a galvanizado en caliente

Los herrajes para andamios representan una inversión de capital importante para las empresas de alquiler y los contratistas. Proteger estos componentes contra la oxidación atmosférica es vital para alcanzar una vida útil operativa de 5 a 10 años.

El electrozincado proporciona un acabado liso y brillante adecuado para proyectos de interior a corto plazo, mantenimiento en salas limpias o almacenamiento seco. Sin embargo, para la ingeniería civil pesada en exteriores, proyectos marinos o entornos de alta humedad, la galvanización en caliente (HDG) es obligatoria. El proceso HDG recubre el acoplador doble forjado con una capa gruesa (de 60 a 80 micras) de aleación de zinc e hierro unida metalúrgicamente. Este recubrimiento pesado absorbe los impactos físicos en la obra y evita que el óxido agarrote las roscas del perno en T a lo largo de múltiples ciclos de alquiler.

Reglas de compra para compradores B2B internacionales

La importación de acopladores estructurales para andamios requiere una rigurosa verificación de la cadena de suministro. La compra de herrajes no certificados basándose únicamente en el precio más bajo introduce graves responsabilidades legales y riesgos de seguridad.

Los responsables de compras B2B deben aplicar los siguientes criterios de compra:

• Exigir el cumplimiento de la norma EN 74: Requiera a los proveedores que proporcionen certificados oficiales de laboratorios independientes que verifiquen el rendimiento de la EN 74-1 Clase A o Clase B.
• Verificar la certificación de forjado: Asegúrese de que el fabricante utilice acero al carbono forjado en matriz y estampe su logotipo identificativo y número de lote directamente en el cuerpo del acoplador.
• Inspeccionar las especificaciones de las fijaciones: Confirme que todos los pernos en T estén forjados en acero de alta resistencia, marcados con '8.8' y cuenten con roscas laminadas en frío que resistan el trasroscado.
• Revisar los informes de ensayos por lote: Solicite documentación independiente de ensayos de tracción que verifique los umbrales de deslizamiento y tracción para cada serie de producción comercial.

Las trayectorias de carga a través de un nodo en ángulo recto

El acoplador doble se sienta en la intersección donde cada montante vertical se encuentra con cada larguero y travesaño horizontal, y las cargas que fluyen a través de ese nodo definen por qué existe el componente. Las cargas de gravedad viajan hacia abajo desde la plataforma a través del travesaño hacia el larguero, cruzan el acoplador hacia el montante y descienden a la base; el trabajo del acoplador en esta trayectoria es transferir el cortante del tubo horizontal al vertical sin deslizar. Las cargas laterales del viento viajan en la dirección opuesta, tirando del larguero lejos del montante o empujándolo lateralmente, activando la resistencia a la separación y a la rotación del acoplador. Las clasificaciones EN 74-1 capturan estos deberes distintos por separado: resistencia al deslizamiento a lo largo del tubo, resistencia a la separación a través de la abrazadera y rigidez rotacional contra la torsión. Los herrajes de Clase A verifican el deslizamiento a 6,1 kN y los de Clase B a 9,1 kN, con la Clase B añadiendo requisitos más estrictos que convienen a las cargas más pesadas. Especificar la clase no es decoración burocrática; la plataforma de trabajo de una cuadrilla de albañilería cargando palés de bloque genera demandas de cortante en los acopladores de travesaño que los componentes de Clase A cumplen con menos margen del que la mayoría de los ingenieros prefieren, mientras que los andamios ligeros de acceso sirven con seguridad sobre Clase A durante décadas.

Lo que realmente entregan 54 Nm de par

La especificación de par impresa en el cuerpo de cada acoplador serio es el factor de conversión entre una herramienta manual y una conexión estructural, y el número merece más respeto del que típicamente recibe en obra. Apretar el perno M12 de grado 8.8 a 54 Nm genera una fuerza de apriete de aproximadamente 10 kN presionando la tapa contra el tubo, y esa fuerza normal, multiplicada por el coeficiente de fricción entre las mordazas forjadas y la superficie del tubo de 48,3 mm, produce la resistencia al deslizamiento que el certificado promete. Apriete el perno a la mitad y la fuerza de apriete cae proporcionalmente, convirtiendo una conexión nominal de 6,1 kN en una suposición de 3 kN. Sobreapriételo con una llave de impacto y el perno se estira más allá de su rango elástico, debilitándose permanentemente mientras se lee apretado para el siguiente inspector. La solución disciplinada de obra es la llave dinamométrica calibrada en la instalación y la llave de auditoría en la inspección semanal, con cualquier acoplador encontrado bajo par reapretado y contado. Los andamios que fallan bajo carga casi nunca fallan porque el acero era débil; fallan en nodos donde el par era un rumor en lugar de una medición.

Disciplina de retícula: espaciado, alineación y el ritmo larguero-travesaño

Los acopladores dobles se multiplican a lo largo de un andamio en un ritmo fijado por las dimensiones de la retícula, y la disciplina de retícula decide si la estructura se comporta como asumió el cálculo. Los montantes se elevan al espaciado de vano, comúnmente de 1,8 a 2,4 m, los largueros corren horizontalmente a alturas de nivel de 2 m, y los travesaños cruzan en cada montante para soportar las tablas de la plataforma. Cada intersección montante-larguero toma un acoplador doble, cada cruce travesaño-larguero toma otro, y el recuento se compone rápidamente: una fachada de diez vanos y cinco niveles ya exige más de cien dobles antes de que el arriostramiento, los tirantes y la protección de bordes añadan su parte. La regla de alineación que separa el montaje profesional del amateur es la posición de la junta del larguero: las juntas de tubo pertenecen cerca de los montantes, donde el grupo de acopladores mantiene pequeños los momentos flectores, y las juntas a mitad de vano en largueros cargados invitan a la flecha que los inspectores señalan. Los extremos de tubo deben sobresalir más allá del acoplador al menos 100 mm para que una conexión que desliza dé advertencia visible antes de soltarse, un detalle que no cuesta nada y se lee instantáneamente durante una inspección de recorrido.

Estimación de cantidades de acopladores dobles

El acoplador doble domina los recuentos de acopladores en cualquier andamio, representando típicamente de la mitad a dos tercios de la población total, y la estimación precisa sigue la aritmética de la retícula en lugar de las conjeturas. Cuente los nodos: montantes por niveles da las conexiones de larguero, y el recuento de travesaños añade una capa equivalente. Un cotejo práctico usa la referencia de la industria de cinco a siete acopladores de todos los tipos por metro cúbico de volumen de andamio, con la proporción de dobles aplicada a ese total; un andamio de fachada de 1.000 metros cúbicos aterriza en algún lugar entre 2.500 y 4.500 dobles dependiendo de la densidad de vanos y la carga de plataforma. Las cantidades de pedido luego toman en serio el margen de pérdida de obra, porque los acopladores migran fuera de los proyectos por robo, enterramiento en residuos de hormigón y simple desaparición a una tasa entre tres y diez por ciento dependiendo del control de obra. Los compradores que consolidan la demanda anual a través de múltiples proyectos ganan palanca estandarizando en una clase y una familia de proveedor, ya que las poblaciones mixtas de acopladores multiplican la carga de inspección y complican la logística de pernos de repuesto que mantiene las flotas útiles.

Por qué mezclar marcas de acopladores en un nodo falla silenciosamente

Una tentación visita cada obra que se queda corta de herrajes: el acoplador doble a mano viene de un fabricante diferente al stock principal del andamio, y parece idéntico. La mezcla parece inofensiva porque los tubos son los mismos 48,3 mm, pero los cuerpos forjados varían en perfil de mordaza, geometría de tapa y tolerancia de paso de rosca entre productores, y una conexión ensamblada de componentes desparejados puede apretar visualmente mientras desarrolla solo una fracción de su fricción nominal. El problema más profundo es la certificación: una clasificación EN 74 pertenece a un conjunto ensayado, y mezclar mitades de dos certificados produce una conexión que ningún certificado cubre. Las políticas de compra que prohíben la mezcla de marcas en nodos portantes convierten este riesgo sutil en una regla clara que los instaladores realmente pueden seguir. La misma lógica se extiende a los pernos y tuercas de repuesto, que pertenecen a la especificación del fabricante del acoplador; un perno de ferretería del diámetro correcto y grado equivocado sustituye una metalurgia que el ensayo de deslizamiento nunca validó. Los gestores de flota que codifican con pintura los acopladores por origen y segregan los contenedores en consecuencia eliminan el problema de mezcla en el almacén en lugar de esperar que los instaladores lo resuelvan en altura.

Cuidado de flota: la economía del humilde acoplador

Los acopladores dobles son baratos individualmente y caros en agregado, y su economía de flota recompensa la disciplina aburrida. Los elementos de desgaste son las roscas de los pernos y las estrías de las mordazas, ambos degradados por los mismos tres enemigos: lechada de hormigón dejada endurecer, corrosión por almacenamiento húmedo y sobreapriete con herramientas de impacto. La rutina de desmovilización que protege la flota cabe en una línea: cepille, aceite las roscas, verifique que la tapa oscile libremente y deseche cualquier pieza doblada o fisurada. La clasificación en el almacén en pilas de útil, reparación y chatarra con separación física previene el error del lunes por la mañana donde acopladores condenados regresan a una obra en un saco mezclado. El almacenamiento importa más de lo que la mayoría de los almacenes admiten; los acopladores mantenidos secos bajo techo sobreviven al stock idéntico dejado en sacos abiertos por años, porque el zincado se corroe lentamente al aire y rápidamente en el microclima húmedo dentro de un saco sellado de herrajes mojados. Los compradores que evalúan los acopladores de un proveedor pueden leer la filosofía de flota en el producto: cuerpos bien forjados con estrías limpias, pernos correctamente roscados y zincado honesto anuncian un fabricante que espera que el acoplador sea inspeccionado, y lo construye para sobrevivir la inspección durante una década.

Inspección de recepción para entregas de acopladores

Un contenedor de acopladores dobles devuelve quince minutos de inspección con más fiabilidad que casi cualquier entrega de herrajes, porque los modos de fallo se esconden dentro de forjas de aspecto ordinario. La rutina profesional de recepción muestrea un saco de cada veinte y ejecuta cinco verificaciones. Pese un puñado contado contra el peso unitario declarado por el proveedor; los sustitutos de acero prensado haciéndose pasar por forjados se revelan en la báscula antes que cualquier otra prueba. Gire cada tapa muestreada a través de su oscilación, confirmando que la articulación de remache o perno se mueve sin raspar, ya que las tapas duras ralentizan cada instalación que sigue. Enrosque un perno a mano a profundidad completa en varias unidades, sintiendo los puntos duros que delatan un roscado deficiente o distorsión por soldadura. Examine las estrías de la mordaza bajo una lámpara buscando forja limpia y afilada en lugar del patrón superficial y lavado de matrices gastadas, porque la profundidad de las estrías es lo que convierte el par del perno en resistencia al deslizamiento. Finalmente, apriete un acoplador sobre un tubo de desecho a 54 Nm e intente moverlo a mano; un acoplador correctamente fabricado se bloquea sólidamente, mientras un sustituto con mordazas superficiales o acero blando cede bajo una fuerza modesta. Fotografiar los resultados el día de la entrega convierte cualquier disputa de calidad posterior de discusión en evidencia, y los proveedores que saben que sus envíos enfrentan esta rutina envían menos sorpresas.

Los contratistas que construyen inventario a largo plazo también deben rastrear la merma de acopladores por proyecto, porque las tasas de pérdida señalan problemas de control de obra antes de convertirse en problemas de presupuesto. Un proyecto que devuelve ocho por ciento menos acopladores de los que recibió tiene un problema de fuga que vale la pena investigar, mientras uno que devuelve herrajes en condición visiblemente mejor de la que envió tiene una cultura de mantenimiento que vale la pena copiar. Los números no cuestan nada de recolectar en la puerta del almacén y se pagan solos en la primera negociación de compra donde los datos reemplazan a la opinión.

Preguntas frecuentes

¿Cuál es la función principal de un acoplador doble para andamios?

Un acoplador doble para andamios (acoplador en ángulo recto) está diseñado para unir dos tubos de andamio de 48,3 mm que se cruzan en un ángulo fijo de 90 grados. Forma los nodos ortogonales principales de una red de andamiaje, soportando cargas de gravedad verticales y transfiriendo las fuerzas estructurales de forma segura a través de pies derechos y travesaños.

¿Cuál es la carga de trabajo segura para un acoplador doble forjado certificado?

Bajo las especificaciones de la EN 74-1 Clase B, un acoplador doble forjado certificado tiene una carga de trabajo segura (SWL) de resistencia al deslizamiento de 6,1 kN y una SWL de tracción de 15,0 kN cuando se instala con el par adecuado en tubos de acero limpios.

¿Por qué los acopladores dobles para andamios deben ser forjados en matriz en lugar de chapa estampada?

El forjado en matriz comprime el acero calentado dentro de matrices de precisión, alineando la estructura del grano metálico a lo largo de los contornos de la abrazadera. Esto proporciona una resistencia a la tracción y a la fatiga superiores, mientras que la chapa estampada puede deformarse o rajarse bajo cargas de construcción comercial pesada.

¿Cuál es el par de apriete de instalación correcto para un perno en T de acoplador doble?

El par de apriete de instalación estándar requerido para los pernos en T Grado 8.8 en un acoplador doble certificado es de 50 Nm. El apriete excesivo con llaves de impacto no calibradas estira las roscas del perno, mientras que un apriete insuficiente compromete la resistencia al deslizamiento por fricción.

¿Se pueden utilizar acopladores dobles para unir tubos extremo con extremo?

No. Unir tubos extremo con extremo requiere un acoplador de manguito especializado o un pasador de espiga. Los acopladores dobles están diseñados estrictamente para conexiones de tubos que se cruzan en ortogonal (90 grados).

¿Cómo protege la galvanización en caliente a los acopladores dobles en entornos severos?

La galvanización en caliente aplica una capa gruesa de zinc unida metalúrgicamente (60-80 micras) que recubre todo el cuerpo forjado y las roscas internas, evitando que la humedad y los elementos corrosivos causen óxido y agarroten los elementos de fijación a lo largo de múltiples ciclos de proyecto.

¿Qué documentación deben exigir los compradores B2B al importar acopladores dobles?

Los compradores B2B deben solicitar certificados de cumplimiento EN 74-1, Certificados de Ensayo de Materiales (MTC) del acero al carbono base, verificación de fijaciones de Grado 8.8 e informes de ensayos de destrucción de laboratorios independientes que verifiquen los umbrales de deslizamiento y tracción para cada lote de producción.
