Abraçadeiras Giratórias para Andaimes (Acopladores Giratórios): Mecânica, Capacidades de Carga e Aquisição B2B

O desafio geométrico das redes complexas de andaimes

A construção de andaimes ao redor de fachadas irregulares de edifícios, tanques industriais circulares e pilares de pontes com múltiplos ângulos exige uma flexibilidade estrutural que as conexões padrão em ângulo reto não conseguem acomodar. Enquanto um acoplador duplo para andaimes trava rigidamente dois tubos cruzados em um ângulo estrito de 90 graus, os canteiros de obras reais exigem constantemente travamentos diagonais, escoras e estais posicionados em vários ângulos não convencionais. Os engenheiros de obra resolvem essa limitação geométrica utilizando o acoplador giratório para andaimes, uma abraçadeira giratória especializada projetada para unir dois tubos de andaime em qualquer grau arbitrário de articulação.

A integridade mecânica desses nós articulados dita a rigidez torcional de toda a estrutura de andaime tridimensional. Quando o esforço do vento ou cargas dinâmicas pesadas atingem uma rede de andaimes em balanço em edifícios altos, o travamento diagonal unido por acopladores giratórios absorve e redistribui as forças laterais, evitando que a estrutura se torça ou perca o prumo.

Resposta Direta: O que é um acoplador giratório para andaimes?

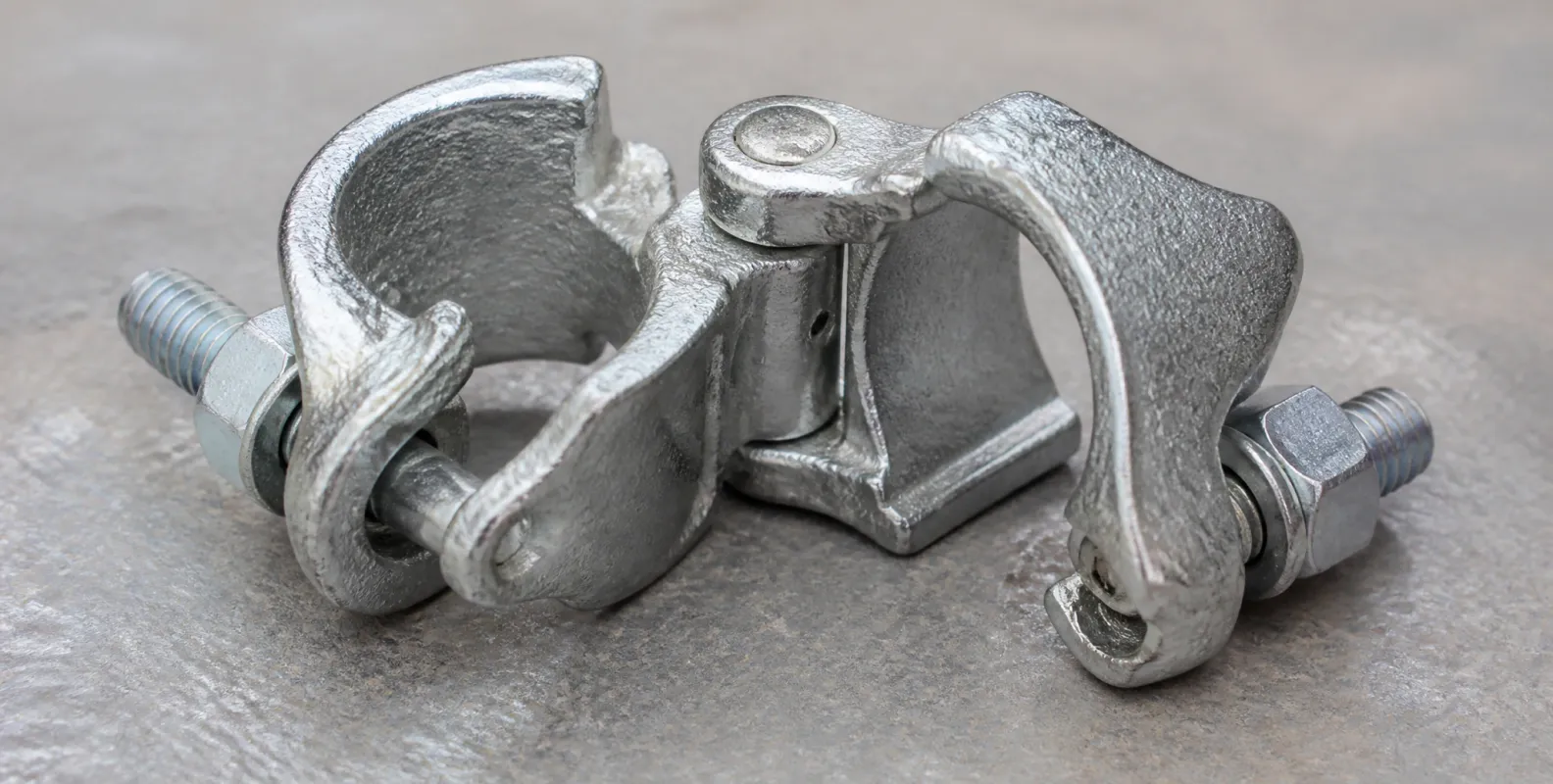

Um acoplador giratório para andaimes é um acessório de aço forjado para uso pesado usado para unir dois tubos de andaime padrão de 48,3 mm de diâmetro externo (OD) em qualquer ângulo de interseção. Consiste em duas metades de aço forjado que giram independentemente, unidas por um rebite central ou pino de articulação para uso pesado. Cada metade possui um canal semicircular que envolve um tubo e é fixada por uma capa parafusada e apertada com parafusos em T de alta resistência Grau 8.8. Essa liberdade de rotação permite que as empreiteiras montem travamentos diagonais, travamentos cruzados e estruturas geométricas complexas sem induzir tensão de flexão nos tubos.

Metalurgia de forjamento em matriz versus alternativas em chapa estampada

O processo de fabricação dos acopladores de andaime representa o fator mais crítico para a segurança no canteiro de obras. Os acopladores giratórios são submetidos a forças multiaxiais complexas, combinando simultaneamente torque rotacional, tração direta e cargas de cisalhamento.

Fabricantes de linha inferior frequentemente produzem acopladores giratórios em chapa estampada, estampando chapas metálicas até obterem o formato. Embora leves e baratos, os componentes em chapa estampada possuem uma seção transversal fina que pode facilmente se deformar, esticar ou rachar sob cargas estruturais pesadas, especialmente quando os parafusos são apertados excessivamente. Além disso, a chapa estampada não consegue suportar a fadiga cíclica de projetos de construção de longo prazo.

A infraestrutura de andaimes profissional exige acopladores de aço carbono forjados em matriz. O processo de forjamento em matriz comprime blocos de aço aquecidos dentro de matrizes de alta tonelagem, alinhando a estrutura contínua dos grãos do metal ao longo dos contornos do corpo da abraçadeira e do olhal giratório central. Esse alinhamento metalúrgico proporciona superior resistência à tração, alta resistência ao impacto e deformação plástica previsível sob sobrecarga extrema, oferecendo margens de segurança estrutural que a chapa estampada não pode igualar.

Capacidades de carga e normas EN 74-1 Classe B

Para se qualificarem para construções comerciais e industriais pesadas, os acopladores giratórios devem satisfazer rigorosos critérios internacionais de desempenho, notadamente a norma europeia EN 74-1 (especificação Classe B).

Sob as diretrizes de teste da EN 74-1, um acoplador giratório forjado certificado deve suportar limites rigorosos de resistência ao deslizamento e carga de tração. A tabela abaixo detalha os parâmetros técnicos de engenharia esperados de conexões giratórias de nível profissional:

Nota: Os limites de carga de trabalho segura dependem estritamente do torque de instalação adequado. Se os tubos estiverem cobertos com óleo pesado, tinta ou corrosão excessiva, o coeficiente de atrito cai significativamente, reduzindo a resistência real ao deslizamento no local.

A mecânica da resistência ao deslizamento em juntas giratórias

Diferente dos acopladores fixos em ângulo reto, que possuem uma geometria de encaixe rígida e intertravada, os acopladores giratórios dependem principalmente do atrito superficial para manter a posição ao longo de um tubo diagonal. Quando um travamento diagonal é submetido à compressão ou tração, a junta giratória tende a girar ou deslizar ao longo do tubo principal.

Para neutralizar isso, os canais internos das metades forjadas possuem perfis estriados ou ranhurados projetados para "morder" a superfície galvanizada do tubo de 48,3 mm sob alta pressão de aperto. Quando combinado com um parafuso em T Grau 8.8 com o torque correto, essa interação mecânica evita que vibrações de microdeslizamento afrouxem a conexão durante operações pesadas de construção.

Especificações de torque de instalação e chaves dinamométricas

A segurança operacional de um acoplador giratório está diretamente ligada à força de aperto aplicada aos seus fixadores. Acopladores em conformidade com a EN 74 exigem um torque de instalação padronizado de 50 Nm (Newton-metros) aplicado às porcas dos parafusos em T.

Uma violação generalizada em canteiros de obras envolve trabalhadores usando chaves de impacto pneumáticas sem barras limitadoras de torque. Uma chave de impacto não calibrada pode facilmente aplicar mais de 100 Nm de torque em segundos. Esse aperto excessivo estica as roscas do parafuso em T além do seu limite de escoamento, cria microfissuras internas na capa forjada e danifica permanentemente o fixador. Por outro lado, o aperto insuficiente deixa o travamento diagonal frouxo, causando balanço estrutural sob cargas de vento. Os supervisores de obra devem exigir chaves dinamométricas calibradas durante as inspeções de rotina dos andaimes.

Integração com aço estrutural e conexões de vigas

Em projetos complexos de engenharia civil, os acopladores giratórios frequentemente atuam como ponte de conexão entre o andaime de tubo e acoplador e as estruturas permanentes de aço estrutural. Quando um tubo de travamento diagonal não pode ser fixado diretamente a outro tubo, ele deve ser ancorado aos elementos de aço estrutural usando ferragens especializadas, como uma abraçadeira para viga de andaime. O acoplador giratório conecta o tubo de travamento a um tubo vertical intermediário suspenso da abraçadeira de viga, garantindo a transferência contínua de carga por toda a matriz estrutural.

Tratamentos de superfície: Eletrogalvanização vs. galvanização a quente

As ferragens para andaimes operam expostas a severos ambientes externos, enfrentando chuva, névoa salina litorânea e argamassa de cimento abrasiva diariamente. Sem a proteção anticorrosiva adequada, os acopladores de aço bruto enferrujam rapidamente, travando a articulação central e espanando as roscas dos parafusos em T.

A eletrogalvanização oferece um acabamento limpo e brilhante adequado para projetos internos de curto prazo ou ambientes de almoxarifado secos. No entanto, para construções externas pesadas e longa vida útil em locação, a galvanização a quente (HDG) é obrigatória. O processo HDG imerge o conjunto giratório forjado em zinco fundido, criando uma camada espessa (de 60 a 80 mícrons) de liga de zinco-ferro ligada metalurgicamente. Este revestimento pesado protege completamente o pino da articulação central e os componentes rosqueados contra a degradação corrosiva ao longo de múltiplos ciclos de projeto.

Regras de aquisição: Evitando riscos de importações não certificadas

Para compradores B2B internacionais, importar acopladores de andaime baseando-se apenas no menor preço por peça introduz extrema responsabilidade legal. Acopladores defeituosos podem causar colapsos estruturais, levando a lesões catastróficas e severas paralisações de projetos.

Os gerentes de compras devem aplicar protocolos rigorosos de verificação antes de emitir pedidos de compra no atacado:

• Verificar a conformidade com a norma EN 74: Exija certificados oficiais de testes de terceiros comprovando a conformidade com as normas EN 74-1 Classe B.
• Inspecionar as marcas de forjamento: Certifique-se de que o corpo do acoplador carregue marcações claras de identificação do fabricante e números de lote para rastreabilidade total.
• Verificar a qualidade do fixador: Confirme se todos os parafusos em T estão estampados com '8.8' e possuem roscas laminadas a frio para máxima resistência à tração.
• Realizar testes de tração por lote: Solicite relatórios aleatórios de testes destrutivos de tração de laboratórios independentes que verifiquem os limites de deslizamento e tração para cada lote de produção.

Escolher o giratório em vez do duplo: a decisão geométrica

O acoplador giratório existe por uma razão: a geometria do andaime se recusa a permanecer em ângulos retos. Cada tubo de contraventamento que cruza um vão na diagonal, cada corrimão que segue um lance de escada, cada tirante que encontra um montante em ângulo oblíquo exige uma ligação que gire, e a articulação giratória no corpo do acoplador fornece exatamente isso, travando em qualquer ângulo ao longo de 360 graus completos. O compromisso de engenharia vale entender antes do pedido de compra. Um acoplador duplo prende dois tubos a 90 graus rígidos e desenvolve maior resistência ao deslizamento e à separação porque ambos os parafusos trabalham ao longo de eixos previsíveis; o giratório troca parte dessa rigidez por liberdade angular, e suas capacidades nominais refletem o compromisso. A disciplina de layout que segue é simples de enunciar e frequentemente ignorada na prática: use duplos onde quer que a malha permita, reserve giratórios para ligações que genuinamente não podem ser feitas em ângulo reto, e nunca substitua um duplo por um giratório apenas porque a caixa de giratórios está mais perto. Projetos que respeitam essa divisão terminam com andaimes mais rígidos e contagens menores de acopladores; projetos que tratam os dois como intercambiáveis pagam pela confusão tanto em dinheiro quanto em flecha.

Padrões de contraventamento e onde os giratórios se concentram

O contraventamento de fachada converte um andaime de uma pilha de quadros numa estrutura rígida, e os acopladores giratórios são os nós que tornam o contraventamento possível. O clássico padrão em zigue-zague corre tubos diagonais pela fachada, cada um cruzando vários montantes e travessas, e cada cruzamento precisa de uma ligação giratória que possa fechar sobre qualquer ângulo que o layout produza, comumente entre 35 e 55 graus. O contraventamento longitudinal ao longo da linha do edifício funciona da mesma forma no outro plano, e o contraventamento em planta no topo de andaimes altos adiciona uma terceira camada de ligações diagonais. Sistemas de andaime em balanço adicionam sua própria demanda: os membros diagonais que enrijecem a borda da plataforma e os tirantes que conectam a plataforma de trabalho de volta ao quadro de suporte do andaime em balanço raramente se encontram em ângulos retos. Orçamentistas precificando um andaime de fachada devem esperar que acopladores giratórios representem de um quarto a um terço da contagem total numa estrutura corretamente contraventada, com a proporção subindo em fachadas irregulares, elevações curvas e qualquer projeto onde a malha padrão se quebra ao redor de aberturas, recuos ou cantos.

Torque, rotação e comportamento da articulação sob carga

Um acoplador giratório sob cargas de serviço se comporta de forma diferente do seu primo de ângulo reto, e instaladores que compreendem a diferença constroem estruturas notavelmente mais seguras. A articulação tem duas ações de aperto trabalhando juntas: os parafusos que agarram cada tubo, torqueados ao padrão de 54 Nm, e o pivô central que trava a rotação entre as duas metades. Se o parafuso do pivô ficar frouxo, o acoplador ainda pode segurar ambos os tubos firmemente enquanto permite que a ligação gire, e um membro de contraventamento que gira é um membro que parou de contraventar. O ponto de inspeção que segue é frequentemente perdido: a verificação de torque em giratórios deve cobrir tanto os parafusos de tubo quanto o pivô, porque os dois fixadores fazem trabalho diferente. Sob carga cíclica de rajadas de vento ou tráfego de plataforma, um giratório corretamente torqueado se comporta como um nó rígido; o mesmo acoplador com um pivô relaxado atua como uma dobradiça, e uma diagonal articulada converte um vão contraventado num mecanismo. Supervisores de obra verificando o contraventamento com um empurrão no tubo diagonal estão na verdade verificando se os parafusos do pivô sobreviveram à vibração da semana, e o teste de cinco segundos merece ser institucionalizado.

Estimando quantidades de giratórios para compra

A compra de acopladores falha em duas direções, e ambas custam dinheiro: poucos giratórios demais param a equipe de contraventamento enquanto duplos ficam sem uso, e demais imobilizam capital em ferragens que retornam ao pátio. O caminho confiável de estimativa trabalha a partir do layout de contraventamento em vez de apenas regras práticas. Conte os cruzamentos diagonais nos desenhos de elevação; cada cruzamento entre uma diagonal e um montante ou travessa toma um giratório, e o contraventamento em ambas as faces do andaime dobra a contagem da fachada. Adicione contraventamento em planta no nível superior para andaimes acima de 20 m, adicione os tirantes e enrijecedores ao redor de plataformas de carga e torres de elevação, e então aplique uma margem de dez por cento para mudanças de layout e perdas de obra. Coteje o resultado contra a referência da indústria de cinco a sete acopladores de todos os tipos por metro cúbico de volume de andaime; se o total divergir amplamente dessa faixa, a densidade de contraventamento no desenho merece uma segunda olhada. Compradores encomendando contêineres mistos de acopladores devem especificar a proporção giratório-para-duplo explicitamente no pedido de compra, porque fornecedores embalam segundo suas proporções padrão, e o padrão raramente corresponde ao plano de contraventamento de um projeto específico.

Manutenção da articulação giratória

O pivô que dá ao giratório sua função é também a peça que morre primeiro em serviço, e o regime de manutenção que o preserva custa quase nada. Nata de concreto e pó de cimento penetram no pivô durante concretagens e operações de esmerilhamento, e um acoplador retirado de tal zona com mancais secos e arenosos desgastará suas superfícies de pivô até ovalá-las em poucas dezenas de ciclos, afrouxando permanentemente a articulação. A rotina de frota que previne isso leva um minuto por acoplador na desmobilização: escove a contaminação, trabalhe algumas gotas de óleo leve no pivô e gire a articulação por seu curso para distribuir o lubrificante. Parafusos e porcas merecem a mesma atenção, com roscas limpas e levemente oleadas antes do armazenamento para que o próximo instalador possa atingir o torque completo sem a alavanca de barra de extensão que alonga o fixador. Giratórios galvanizados armazenados a seco entre projetos servirão por uma década ou mais; os mesmos acopladores armazenados molhados em sacos a granel corroem no pivô e nas roscas simultaneamente, e o pátio de locação que pula a etapa de secagem reconstrói seu inventário anos antes do necessário.

Posicionamento de custo: onde os giratórios merecem seu prêmio

Acopladores giratórios custam mais que duplos, tipicamente de um quinto a um terço, porque a articulação rotativa adiciona usinagem, um fixador extra e tolerâncias de forja mais apertadas. A questão de compra é onde esse prêmio compra desempenho e onde não compra nada. Nos nós de contraventamento, o prêmio é obrigatório: um acoplador duplo não consegue fechar sobre uma diagonal de 45 graus, e nenhuma quantidade de força o faz fazê-lo com segurança. Em ligações ortogonais, o prêmio é desperdício, e compradores que padronizam giratórios para cada articulação pagam mais por nó enquanto ganham uma flexibilidade que a estrutura nunca usa. A abordagem sofisticada segmenta o pedido por função, duplos para a malha e giratórios para as diagonais, com a divisão determinada pelos desenhos de contraventamento em vez de uma convenção de compras. Para frotas de locação, uma proporção ligeiramente mais rica de giratórios se paga através da utilização, já que um giratório sempre pode substituir um duplo numa emergência enquanto o inverso é impossível. Para compras de projeto, vence a divisão derivada do desenho, e o comprador que envia o plano de contraventamento com a consulta recebe uma cotação que corresponde à construção em vez de um contêiner de médias.

Torres de escada, curvas e os casos de geometria irregular

Além do contraventamento de fachada, acopladores giratórios dominam onde quer que o andaime se afaste de uma malha retangular, e a compra que ignora essas zonas subestima a demanda sistematicamente. Torres de escada são o maior consumidor individual: corrimãos seguem a inclinação da escada a cerca de 30 graus, guarda-corpos intermediários os acompanham, e o contraventamento diagonal envolve a torre nas quatro faces, de modo que uma única torre de escada de seis níveis pode absorver 150 ou mais giratórios antes de a fachada receber algum. Elevações curvas criam um segundo centro de demanda, já que uma fachada curva é na verdade um polígono de trechos curtos de tubo reto, e cada junta de corda cai num ângulo que apenas um giratório consegue fechar. Recuos de projeto, telhados de marquise e os leques de proteção que se estendem sobre calçadas adicionam uma terceira categoria, misturando ângulos que variam de junta em junta. Equipes de obra traçando essas zonas irregulares se beneficiam de uma alocação liberal de giratórios no front de trabalho, porque uma equipe carente de juntas rotativas improvisa com duplos forçados sobre tubos em ângulo, produzindo ligações que agarram o tubo numa aresta da mandíbula e carregam uma fração de sua capacidade nominal. A regra do orçamentista se mantém: onde quer que o desenho se afaste do retângulo, suba a proporção de giratórios, e onde quer que a geometria seja desconhecida no momento do pedido, uma contingência de dez por cento em giratórios custa menos que um único dia de equipe parada.

Perguntas frequentes

Qual é a função principal de um acoplador giratório para andaimes?

Um acoplador giratório para andaimes é projetado para conectar dois tubos de andaime de 48,3 mm em qualquer ângulo não perpendicular. Ele fornece flexibilidade essencial para a montagem de travamentos diagonais, escoras e estruturas geométricas complexas ao redor de edificações irregulares.

Qual é a carga de trabalho segura para um acoplador giratório forjado certificado?

Sob as normas EN 74-1 Classe B, um acoplador giratório forjado certificado tem uma carga de trabalho segura (SWL) de resistência ao deslizamento de 9,1 kN e uma SWL de tração de 15,0 kN quando instalado com o torque correto em tubos de aço limpos.

Por que os acopladores giratórios para andaimes devem ser forjados em matriz em vez de chapa estampada?

O forjamento em matriz comprime o aço aquecido em matrizes, alinhando a estrutura dos grãos ao longo dos contornos da abraçadeira e da articulação central. Isso proporciona superior resistência à tração e à fadiga, enquanto estampados em chapa podem se deformar ou rachar sob cargas estruturais pesadas.

Qual é o torque de instalação correto para um parafuso em T de acoplador giratório?

O torque de instalação padrão exigido para os parafusos em T Grau 8.8 em um acoplador giratório certificado é de 50 Nm. O aperto excessivo com chaves de impacto não calibradas estica as roscas do parafuso, enquanto o aperto insuficiente deixa os travamentos diagonais suscetíveis ao deslizamento.

Um acoplador giratório pode ser usado como uma conexão de carga em ângulo reto?

Embora os acopladores giratórios possuam altas capacidades de tração e resistência ao deslizamento, as cargas estruturais em ângulo reto em pórticos ortogonais principais devem preferencialmente usar acopladores duplos rígidos. Os acopladores giratórios são projetados principalmente para travamento diagonal, resistência ao vento e articulação angular.

Como a galvanização a quente protege os acopladores giratórios em canteiros de obras litorâneos?

A galvanização a quente aplica uma camada espessa de zinco ligada metalurgicamente (60-80 mícrons) que reveste completamente o pino da articulação central e as roscas internas, evitando que a umidade e a névoa salina litorânea causem ferrugem e travem o mecanismo giratório.

Quais documentos devo solicitar ao importar acopladores de andaime?

Os compradores B2B devem solicitar certificados de conformidade EN 74-1, Certificados de Teste de Usina (MTC) do aço bruto, verificação do grau 8.8 dos fixadores e relatórios de testes destrutivos de laboratórios independentes que verifiquem os limites de deslizamento e tração para cada lote de produção.
